MCE-91

魔方引擎 MCE-91 多媒体视频服务器，机箱设计便捷，产品功能强大，软件操作灵活且稳定， 支持 MA 灯控台 、MiDi 键盘 、  电脑键盘等使用 。可以控制投影机 、拼接屏 、灯条及 LED 等

系列产品。



最大特点是 6 路 MiniDP 输出，稳定的 WIN10 LTSC 系统平台，可以创建和运行多个窗口与

图层，  双路 SDI 和双路 HDMI 采集(可以将所有信号进行同时采集)支持 4K 及更大分辨率文 件的播放。可以提前根据演出现场的需要进行离线编程，提前演示活动效果。抵达现场后连 接线材即可，具备市面常用服务器的所有功能！稳定性和灵活性都更胜以往，性价比也更高， 是当前完美解决视频方案的首选多媒体服务器！

技术优势



1 、6 路 MiniDP 输出 、每一路输出分辨率为 4096*2160



2 、最大输出分辨率：    4096*2160*6 可以自定义分辨率及显卡拼接



3 、2TB 磁盘的存储空间 、4K 素材读取速度可达 1.8G/s

4 、2*SDI 、2*HDMI 以及 NDI 信号的同时采集

5 、多屏拼接功能，  解决超大分段素材点对点的掑裂不同步问题



6 、专业的 LTC 时间码功能 、3D  抠像及扣色功能

7 、专业系统恢复模块，  U 盘与安全区双备份系统

8 、支持 iPad  或 iPhone  实时控制

9 、点对点的视频播放



10 、接口模块化 IO 设计，   四路卡农接口内置专业隔离模块



11 、EDID 智能设置



12 、  同步锁相 、  帧同步功能



13 、可以流畅播放超大码流的视频，独有 DXV3 编解码支持 HAP HAPQ 编码 、不丢失码流， 使播放的视频更加清晰流畅。



14 、可以任意开窗口任意做布局。



15、视频内容时时可以混合上传不需要等待时间，演出或会议过程中可以时时改变顺序和内 容。



配置介绍 ：



硬件 ：显卡：  w6800 、32G 内存 、CPU：  i7-11700 、500G 系统盘 2TB 素材盘



机箱：  定制 2U 机箱



电压：  220-240v~15A，  50/60Hz



信号输入：  2*HDMI 2*SDI  (可选配)



输出口：  6 路 MiniDP 输出



其他连接口：   1xRj45 以太网接口，   1xArt Net,6xUSB3.0，  2xSDI，  2xHDMI



媒体重放特性





支持的编码 ：独家自有优化编码 ( DXV3 )  ( ProRes )  ，支持超高清的编码 HAP HAPQ、 Motion、JPEG、  PNG with alpha 通道

PRKL 编码特性：    PRKL 编码特性



实质上无限的分辨率





只用一台媒体服务器就能达到 10mpix@60 fps 的重放能力 。支持 4K 及更高分辨率视频的

重放。



支持 Alpha 通道



重放能力 ：无上限，   图层可同时播放 1080p@60fps 的视频



图层的控制 ：画图模式 、播放模式 、亮度 、位置、fps 、播放 、暂停 、停止 、快速搜索 、大

小 、宽高比 、旋转 、两个效果引擎 、色彩校正及饱和度校正 、亮度 、对比度 、gamma 。每 一种单色的亮度与对比度和时间线等的分别调整。

显示设置特性





显示的位置:所有的显示完全的自由调节





显示位置的设置 ：位置、宽度、旋转





拼接 ：4 个方向的完全自由拼接

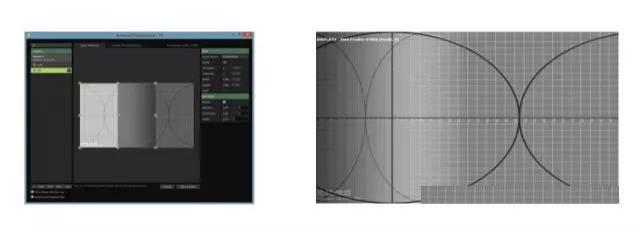

梯形校正 ：多点校正





曲面校正 ：多点贝塞尔曲线





色彩校正 ：饱和度校正、亮度、对比度、gamma.每一种单色  ( RGB)  的亮度与对比度分别 校正。

显示特征 ：同步锁相功能 ( 帧锁定 ，解决同步问题 ) 、  EDID 功能 、3D 功能。

控制





协议 ：DMX 、ArtNet 、TCP\IP 、OSC 、MIDI 、NDI 协议



用户适用性 ：Windows 系统



系统特性





操作系统 ：Windows10 LTSC



最大分辨率 ：Mini DP 4096x2160*6



媒体文件编译器:可选独有优化编码为 DXV3.0、  ProRes、  HAP HAP Q、  Motion、JPEG



音频支持 ：四路音频卡侬接口内置专业隔离模块装置





输入信号格式 ：   2*HDMI  输入 2*SDI  (可选配)

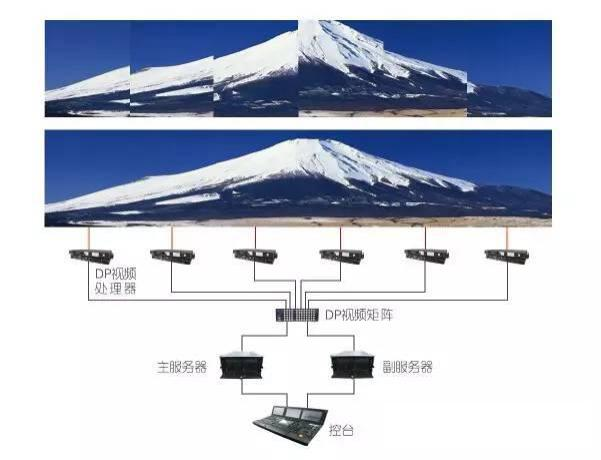

拼接同步控制系统

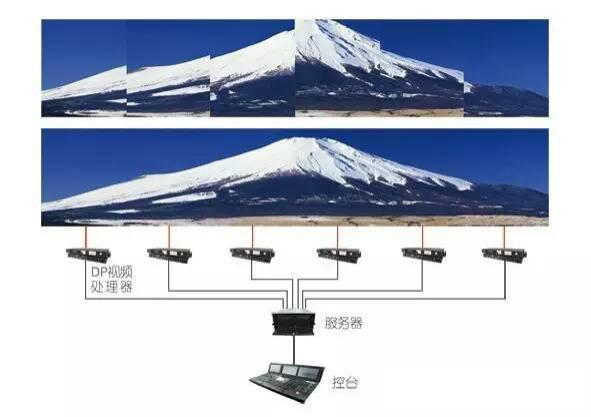

小点间距 LED 屏及环形屏拼接同步

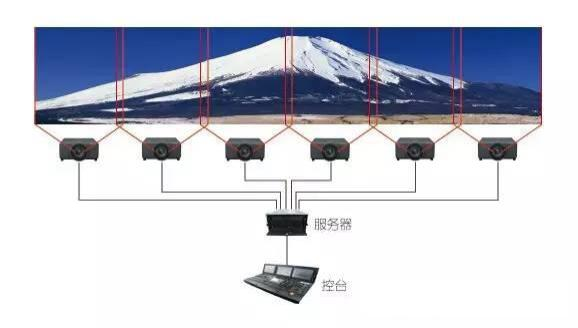

投影融合拼接同步






电视台直播小点间距 LED 拼接同步

(省略了一系列传统的周边设备)








多画面拼接

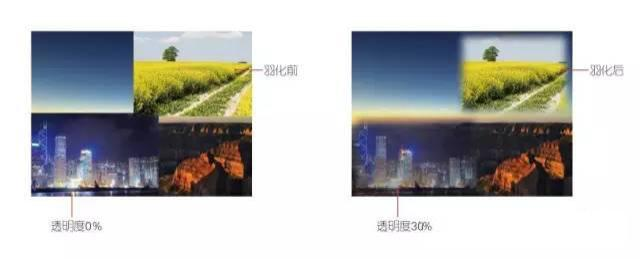

图像透明度及羽化





服务器允许用户对画面窗口进行透明度设定，  达到逐点调节。





用户可以对画面进行边缘羽化设置 ，使多画面叠加时更加和谐生动。

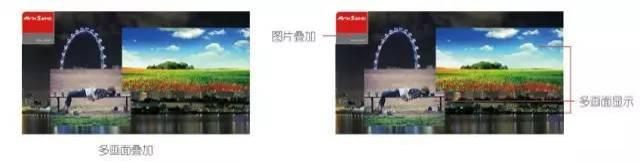

多画面叠加





服务器呈现多个信号的画面，画面能够自由移动和相互叠加。与此同时，可以在屏幕上自由 地添加图片，   并可设定图文的运动轨迹和速度。

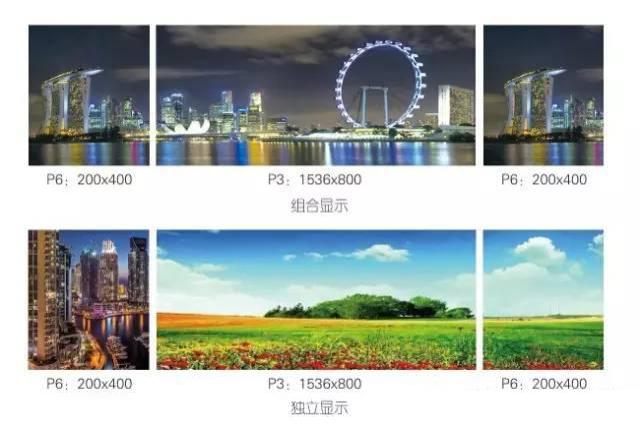

异型拼接



可以支持异型屏幕的拼接显示，  不同规格 、大小的屏幕可以组合使用。




充满情趣的异形画面



支持异形画面显示，输出诸如心形、寿桃形及不规则形等充满情趣的画面，为现场制造和谐 的气氛。






边缘融合



1 、强大的几何校正，  任意区域逐点可调，  轻松实现建筑物 、穹顶投影 Mapping

2 、支持图像 0~360 度的旋转，  适用于异形拼接



3 、强大的图像处理能力，  通道间画面无撕裂，  高清画面不丢帧



4 、支持主动 、被动立体显示



5 、支持超短焦投影机



人性化控制软件与自动校正技术



I 可以接入智能控制平台，  用户可直观地对设备进行控制，   便捷地完成几何校正 、融合带生 成 、   自动色域校正等技术

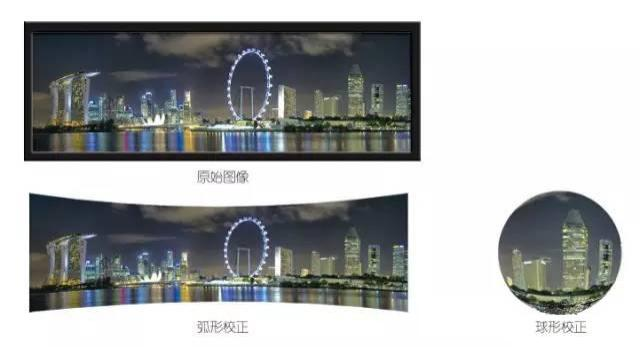

便捷的几何校正



I 拥有强大的几何校正能力，用户可以轻松完成弧形、球形以及各种不规则曲面的几何校正。



能够对源图像的任意一点进行调节，可以快捷地实现弧形幕、穹顶、建筑物 、喷泉水幕的投 影搭建。




超高清画面处理



魔方引擎支持 4K SDI 超高清输入，单一输入接口可支持分辨率高达 4096x2160@60Hz，为 用户呈现清晰细腻的图像画面，   同时支持自定义分辨率输入，  保证图像长宽比例。







M x N 多通道融合





魔方引擎单机支持 20 通道的图像融合。





魔方引擎支持多机级联工作，  可由多台设备协同构建 M x N (M  、N 可以是任意值)  超大系 统的图像融合拼接，  设备间完全同步，  杜绝延迟和撕裂。







主、被动 3D 立体显示

魔方引擎支持主动式和被动式的立体显示效果 。画面细致真实，  让观者犹如身临其境。






多窗口拼接处理



1 、多通道超高分辨率拼接，   并支持自定义输出，  轻松应对各种大型显示屏



2 、针对小间距 LED 显示屏优化设计，  有效杜绝拼接错位和不同步现象



3 、支持 4K 输入输出(选配)



真正的多画面拼接器功能





常见的拼接处理器在单个输出口上的开窗数目都会有限制 ，从而限制了显示屏的使用效率。



在单个输出口上即可完成全部输入信号的任意布局显示，  解开了开窗数限制的枷锁。






4K 时代，  超高清全面来袭



随着 LED 显示屏的巨型化，点阵密集化，输入信号分辨率不足会严重降低屏幕显示清晰度， 小间距显示屏的效果将名不副实。

单一输入接口可支持分辨率高达 4096x2160,有效解决放大拼接造成的大屏幕画面模糊问题。





EDID 管理：   LED 显示屏的物理分辨率通常是非标准的(如 3664x1792)服务器的 EDID 管理 功能使得用户可以自定义输入输出分辨率，  完成屏幕的点对点显示。









完美的拼接显示效果



LED 显示屏的拼接通常都是非标准分辨率拼接，  常常也是不均匀拼接，  每一个拼接单元的 大小并非一致，  容易出现拼接处错位 、单元不同步等现象 。服务器采用了专为小间距 LED 显示屏设计的拼接处理技术，  完美解决上述问题。

高清底图及图片叠加



底图与叠加 ：服务器可内置超高分辨率图片，用作点对点背景以增强显示效果，并支持图片 叠加。

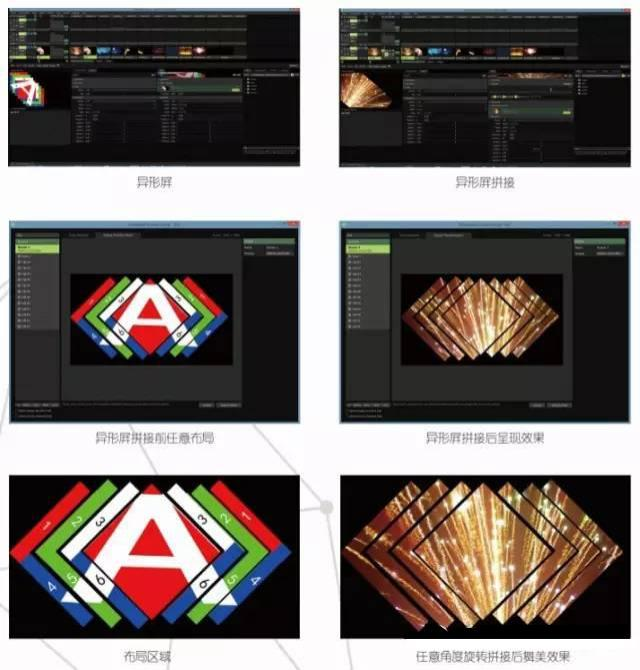

异型屏拼接



操作界面





服务器可以自由调整画面位置 、形状 、大小 。为增添活动现场效果，  更可将 LED 屏幕搭建

成不同的造型，  由服务器进行调整，不仅可以播放出正常位置的视频，还可以由操控者自定 义调节，  把现场不同规格型号的 led 屏或投影进行联动，  呈现更多样的视频效果！
